FTM8008系列高精度交直流測量儀

FTM8008系列高精度交直流測量儀是Faithtech生產的新一代高精度交直流測量儀。該產品采用全新的軟硬件設計，能同時測量單相交直流電壓、電流、頻率、有功功率等，可廣泛應用于計量研究所，電力，計量，軍工，制造，科研等領域的交直流測量，政府檢驗機構以及其它計量領域用于單相交直流電壓表、電流表、功率表。

| 簡述

FTM8008系列高精度交直流測量儀是Faithtech生產的新一代高精度交直流測量儀。該產品采用全新的軟硬件設計，能同時測量單相交直流電壓、電流、頻率、有功功率等，可廣泛應用于計量研究所，電力，計量，軍工，制造，科研等領域的交直流測量，政府檢驗機構以及其它計量領域用于單相交直流電壓表、電流表、功率表。



| 特點

  • 可測量單相交、直流電壓、電流、頻率、有功功率；

  • 電壓、電流多量程，可自動切換，可量測到量程限制120%；

  • 電壓測量范圍：DCV：-2000V～2000V，ACV：0～1414V；

  • 電流測量范圍：DCI：-1500A～1500A，ACI：0～1060A；

  • 電壓測量精度：0.004%+0.01%F.S.；

  • 電流測量精度：0.008%+0.006%F.S.；

  • 便攜式設計，方便攜帶現場測量；

  • 標配 RS232、RS485、LAN、CAN通信接口，可直接與 PC 機聯機通信；

  • 支持ModBus、CANOpen通訊協議；

  • 7寸觸摸屏操作，中英文菜單界面；

  • 可外接霍爾傳感器。

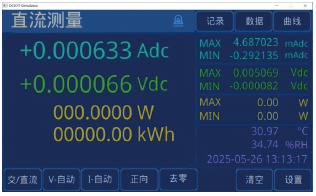

| 主界面顯示

FTM8008提供全面的電氣參數測量能力，涵蓋電壓、電流、功率及功耗。其核心優勢在于高達7位分辨率的實時數據顯示。卓越的精度與刷新率相結合，為客戶研發驗證、產品測試和能耗評估提供精準數據源。

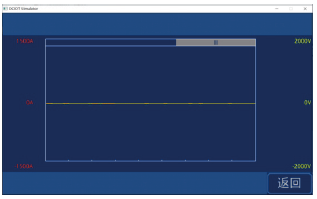

| 曲線顯示

FTM8008在測量時實時同步繪制測量曲線，讓數據變化一目了然。更智能感知信號幅度，自動切換至最優量程，確保全程精準測量，省去手動調檔煩惱，測試又快又準。

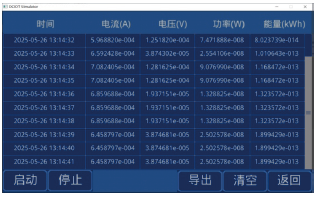

| 數據記錄與導出

FTM8008提供數據記錄能力。用戶可精確控制記錄的開始與結束時刻，確保捕獲目標數據段。記錄數據可通過USB便捷導出為標準化的表格文件（如CSV），完美兼容各類數據分析軟件和辦公工具。

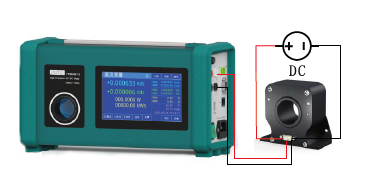

| 外接電流傳感器功能

FTM8008可以輕松外接各類電流傳感器，測量范圍隨心擴展。更可在設置中精確設置傳感器變比，確保讀數精準可靠，完美適配您的專屬測試方案。

| 訂購信息

產品型號

測量范圍

直流電流測量

交流電流測量

直流電壓測量

交流電壓測量

FTM8008-06

±3A/±600A

3A/424A

±10V/±100V/±1000V/±2000V

10V/100V/707V/1414V

FTM8008-10

±3A/±1000A

3A/707A

FTM8008-15

±3A/±1500A

3A/1060A


| 規格表

型號

FTM8008-06

FTM8008-10

FTM8008-15

溫度系數/℃(%RD+%FS)

直流測量

電壓

測量精度

±10V

0.004%+0.006%F.S.

0.0002%+0.0003%

±100V

0.004%+0.006%F.S.

0.0002%+0.0003%

±1000V

0.004%+0.006%F.S.

0.0002%+0.0003%

±2000V

0.004%+0.01%F.S.

0.0002%+0.0003%

電流

量程1

測量范圍

±30mA

-

測量精度

0.004%+0.008%F.S.

0.0002%+0.0006%

量程2

測量范圍

±300mA

-

測量精度

0.004%+0.006%F.S.

0.0002%+0.0006%

量程3

測量范圍

±3A

-

測量精度

0.004%+0.006%F.S.

0.0002%+0.0006%

量程4

測量范圍

±60A

±60A

±75A

-

測量精度

0.008%+0.008%F.S.

0.0002%+0.0006%

量程5

測量范圍

±600A

±600A

±750A

-

測量精度

0.008%+0.006%F.S.

0.0002%+0.0006%

量程6

測量范圍

-

±1000A

±1500A

-

測量精度

0.008%+0.006%F.S.

0.0002%+0.0006%

交流測量

電壓測量精度（真有效值）*2

10V

0.05%+0.05%F.S.

0.0006%+0.001%

100V

0.0006%+0.001%

707V

0.0006%+0.001%

1414V

0.05%+0.1%F.S.

0.0006%+0.001%

電流（真有效值）*2

量程1

測量范圍

30mA

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

量程2

測量范圍

300mA

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

量程3

測量范圍

3A

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

量程4

測量范圍

60A

60A

75A

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

量程5

測量范圍

424A

600A

750A

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

量程6

測量范圍

-

707A

1060A

-

測量精度

0.1%+0.04%F.S.

0.001%+0.0015%

頻率測量

頻率測量范圍

10Hz～400Hz

頻率測量精度

0.03%

分辨率

0.01Hz

其他參數

工作電壓

AC100V～240V，50Hz/60Hz

工作溫度

10℃～40℃

通訊接口

RS485、RS232、LAN（TCP/IP）、CAN

通訊協議

Modbus、CAN-Open

相對濕度

<70%RH，無腐蝕性氣體

重量

4.3kg

尺寸

347（W）*122（D）*182（H）mm
